Multicopter-Vermessung

Eine moderne Luftbildvermessung mit einem Multicopter (UAV), der mit Kamera, GPS-Empfänger und anderen Sensoren ausgestattet ist, erschließt Ihnen neue Blickwinkel, erweitert präzise Raum- und Geländeinformationen und bereichert erprobte Praxisabläufe durch regelmäßiges Monitoring.

3 Bilder

Vorbereitung einer Multicopter-Vermessung

Abgestimmt auf das zu befliegende Gebiet wird zunächst die Flugroute festgelegt. Berücksichtigt werden dabei sowohl die gesetzlichen Überfliegungsvorschriften gemäß LuftVO, als auch die optimalen Parameter (Flughöhe, Geschwindigkeit, Quer- und Längsüberlappung der Fluglinien). Weiterhin werden Original-M&R-Luftbildpassparken an geeigneten Stellen platziert und exakt eingemessen. So wird die Produktion einer qualitativ hochwertigen Messgruppe für Orthofotos bzw. 3D-Punktwolken sichergestellt.

Flugausführung [by DRONATICS]

Der Bildflug erfolgt entlang der zuvor festgelegten Flugroute in parallelen Bahnen, wobei mit einer Digitalkamera in regelmäßigen Abständen Bilder erzeugt werden. Dabei werden auch die im Vorfeld eingemessenen Luftbildpassmarken erfasst. Diese dienen als Bodenkontroll- und Referenzpunkte und garantieren eine genaue Verschneidung der Bilddaten.
Der Bildflug erfolgt in Kooperation mit dem registrierten SafeDrone Piloten Michael Reitz von der Firma DRONATICS aus Gründau. Mit über 30 Jahren Flugerfahrung ist Michael Reitz unser Ansprechpartner für 'Wie ist was machbar?' und stets ein gelassener Pilot bei Wind und Wetter vor Ort.

Orthofotoproduktion

Das Orthofoto entsteht durch Entzerrung und Georeferenzierung der Einzelbildaufnahmen. Dies wird einerseits durch die Verknüpfung sich überlappender Pixel und andererseits über die aufgenommenen M&R-Bildpassmarken erreicht. Darüber hinaus werden die Koordinaten der Bodenpunkte zeitgleich in ein übergeordnetes räumliches Koordinatensystem transformiert. Das Ergebnis ist ein georeferenziertes, metrisch präzises, hochauflösendes Orthofoto, welches von professioneller Qualität zeugt.

4 Bilder

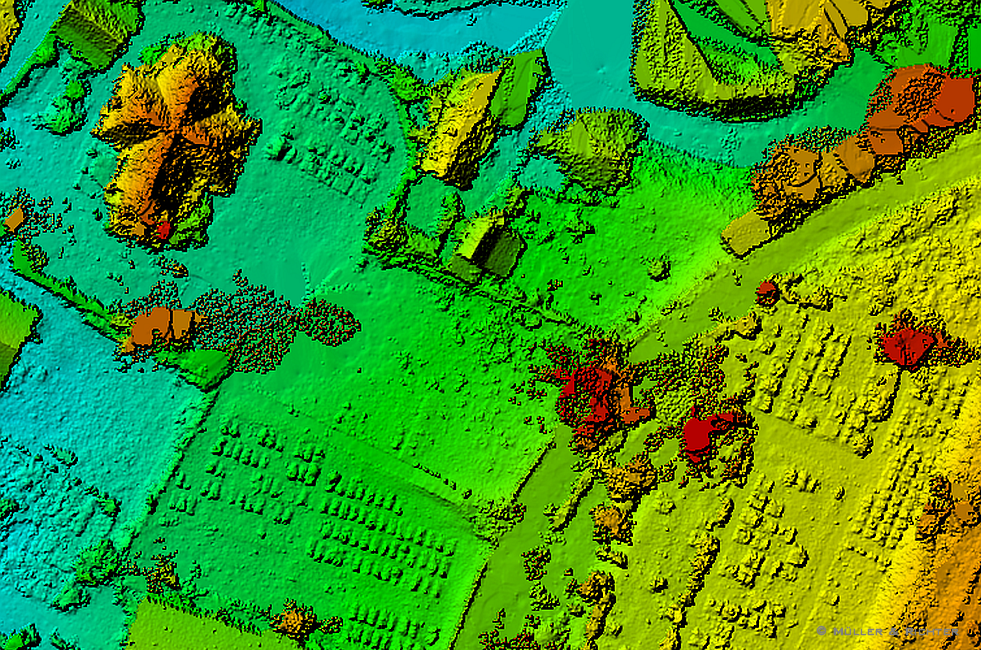

Geländemodelle, Höhen- und Reliefdarstellung

Soll die Höhenstruktur in kleinräumigen Projektgebieten erfasst werden, kann die UAV-Luftbildvermessung ebenfalls herangezogen werden; z.B., weil die (Ab-)Fließrichtung bei Starkregen oder das perfekte Gefälle eines Golfgreens ermittelt werden soll. Häufiger kommt diese Technologie bei der Massenermittlung von Halden, Gruben oder Deponien zum Einsatz. Durch die detaillierte Bildauflösung GSD 1cm kann schnell eine flächenhafte Erhebung der Geländehöhen produziert werden. Als Vorteil zeigt sich hier zudem die berührungslose Durchführung aus der Luft, da sich niemand im Gefahrenbereich aufhalten muss und zudem das Tagesgeschäft nicht gestört wird. Mit einer detailreichen UAV-Vermessung lassen sich in kürzester Zeit sowie wirtschaftlich interessant hochgenaue Gelände- und Höheninformationen erheben.

3D-Punktwolken

Punktwolken oder Point Clouds sind die Darstellung komplexer räumlicher Oberflächenstrukturen auf der Basis einer Vielzahl von Einzelpunkten. Sie stellen ein zusätzliches Ergebnisprodukt der UAV-Luftbildvermessung für vielfältige Einsatzgebiete in der 3D-Planung dar. UAV-Daten bereichern den Blickwinkel von oben, der mit terrestrischen Laserscannern nicht erfasst werden kann.

Umweltmonitoring

Wird der UAV-Flug mit einem Multispektralsensor ausgeführt, können zusätzlich auch Wellenlängen des nahen Infrarotbereichs dokumentiert werden. Durch postprozessierte Verschneidung der ROT- und NIR-Farbkanäle kann der 'normierte differenzierte Vegetationsindex (NDVI)' berechnet und in einer Karte visualisiert werden. Der Index beruht auf der Tatsache, dass gesunde Vegetation im roten Spektralbereich relativ wenig und im nahen Infrarot-Bereich relativ viel Strahlung reflektiert. Als Ergebnis entsteht ein Monitoring der Vegetationsdichte bzw. der Vitalität.
